Alles unter einem Dach

Entwurf: Lara Traub
(Studentin am Lehrstuhl für Entwerfen und Konstruieren - TUM)

Kuhstall in Hübschenried

Der Grundgedanke dieses Entwurf greift den natürlichen Ursprung des Viehs als Weidetier auf. Dementsprechend wurde das Prinzip des Außenklimastalls verfolgt und erweitert, sodass daraus ein offener Stall mehr in Form eines Unterstandes, eins Daches entstand.

Luftbild
Luftbild
Ansicht von Osten
Ansicht von Osten
Das Ensemble fügt sich nördlich am bestehenden Hof in Hübschenried an und profitiert damit von der Nähe zum Landwirt und zu den dienenden Funktionen wie Heubergehalle etc.

Die Ausrichtung der zwei parallelen Gebilde erfolgt nach Nord-Süd mit geöffneten Längsseiten und mit Spaceboards versehenen Stirnseiten. Letztere bilden vor allem im Westen einen Windschutz der durch zusätzliche Bepflanzung noch mehr unterstützt wird. Der leicht abfallende Geländeverlauf wird im gesamte Gebilde beibehalten und unterstreicht auch hier den natürlichen Charkater des Unterstandes.

Grundriss
Grundriss
Das Ensemble setzt sich aus zwei Dächern zusammen. Zur Belichtung und ausreichenden Entlüftung werden die Dächer jeweils durch einen verschobeneen geöffneten First getrennt, welcher als Gestaltungselement über die Fassade bis zum Boden geführt wird. Der südliche Baukörper beinhaltet den großen reinen Liegeboxenlaufstall mit südlich angegliedertem einseitig genutztem Futtertisch. Paralle dazu, den Laufhof Richtung Norden abschließend, befindet sich der zweite, teilweise beidseitig genutzte Futtertisch und daran anschließend der kleine Stall. Dort sind die Trockensteher, Abkalbe- und Krankenbuchten sowie der Melkstand untergebracht. Der Laufhof, als Bindeglied der beiden Ställe ist mit Tränken und Bürsten ausgestattet. Schatten spendende Bepflanzung erhöht zudem die Attaktivität des Laufhofes. Konstruktiv wurde das Bild sich verzweigender Bäume zum Vorbild genommen und diese mit einem Dach überspannt.
Querschnitt
Querschnitt

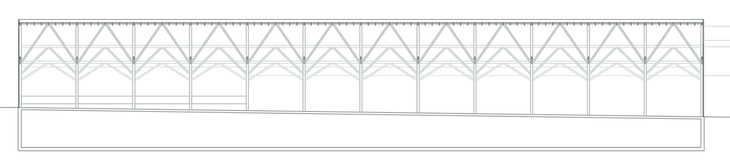

Längsschnitt
Längsschnitt
Ansicht von Süden
Ansicht von Süden
