Projekt-Laufzeit: 11/2023 - 06/2025
Optimierung der Bewässerung von Rasensportplätzen
Bedarfsgerechte Bewässerung von Rasensportplätzen der Landeshauptstadt München
PROJEKTBESCHREIBUNG
Rasensportplätze in München sollen nach objektiven Kriterien, angepasst an den Bedarf der jeweiligen Rasenfläche, sparsam, effizient und mit möglichst wenig Verlusten bewässert werden. Hierzu wird ein auf die spezifischen Anforderungen der Landeshauptstadt abgestimmtes Konzept erarbeitet und es kommt die Bewässerungs-App der ALB zum Einsatz, mit deren Hilfe sich die besten Bewässerungstermine und die richtigen Wassermengen exakt bestimmen lassen.
AUSGANGSSITUATION

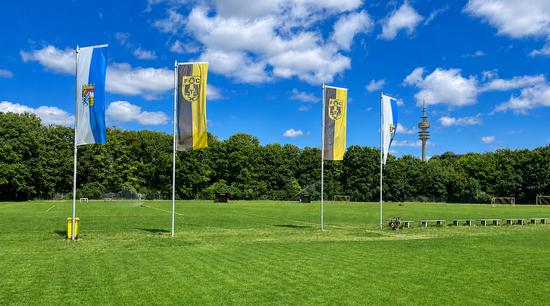

Das Baureferat der Landeshauptstadt München unterhält 45 Sportplatzanlagen. Wasser zur Bewässerung der Rasenplätze stammt bisher überwiegend aus dem Trinkwasser und teilweise aus dem Grundwasser. Die Plätze sind jeweils mit mehreren Regnern ausgestattet. Bei einem Beregnungsgang werden die einzelnen Regner nach festgelegten Programmlaufzeiten der Reihe nach angesteuert. Bewässert wird ausschließlich in der Nacht und bisher entscheiden die jeweiligen Platzwarte unter Berücksichtigung ihrer Erfahrungen und Rückmeldungen z.B. von Spielern nach individuellem Ermessen, wann und in welcher Höhe bewässert wird.
Alle Anlagen sind mit Wasserzählern ausgestattet, sodass der Wasserverbrauch pro Anlage am Ende einer Saison abgelesen werden kann.
In den kommenden Jahren sind bei der Verwendung von Grundwasser und eventuell auch bei der Verwendung von Trinkwasser Reglementierungen denkbar.
PROJEKTZIELE
Die Ressource Wasser soll möglichst effizient und sparsam eingesetzt werden. Ziel ist es, den Wassereinsatz zu reduzieren und auf das unbedingt erforderliche Maß zu begrenzen.
Die Bewässerung soll das natürliche Wasserangebot aus Niederschlägen und pflanzenverfügbarem Bodenvorrat ergänzen. Die Versorgung erfolgt über den Boden. Ziel des Projektes ist es, den Wassereinsatz auf Sportrasenflächen so zu steuern, dass nur dann bewässert wird, wenn der zur Verfügung stehende Bodenvorrat aufgebraucht ist und die Pflanzen den Grad der Bodenaustrocknung gerade noch vertragen. Hierbei ist die Qualität der Rasenflächen insbesondere während Trockenzeiten ausreichend zu erhalten, sodass eine Bespielbarkeit des Sportrasens bei länger anhaltender Trockenheit und Hitze jederzeit gewähreistet bleibt.
Im Rahmen des Projekts wird außerdem bewertet, inwieweit für die Bewässerung eine Nutzung von Regenwasser anstelle von Trinkwasser bzw. Grundwasser in Frage kommt.

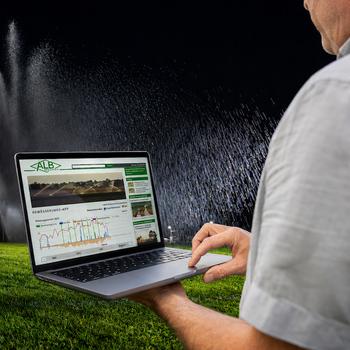

Als Entscheidungsinstrument soll die ALB-Bewässerungs-App eingesetzt werden. Das Programm verrechnet Wetter- und Bodendaten sowie Kennzahlen zu Sportrasen und der eingesetzten Bewässerungstechnik. Die ALB hat die Bewässerungs-App unter vielfältiger Einbindung von Experten entwickelt und stellt das Entscheidungsinstrument dauerhaft und für jedermann in vollem Funktionsumfang kostenlos zur Nutzung bereit. Zur Bewässerungs-App gelangen Sie unter nachfolgendem Link: http://www.alb-bayern.de/app
ERGEBNISSE
Im Rahmen des Arbeitsprogramms erfolgte eine Weiterentwicklung der Bewässerungs-App zur Einbindung lokaler Messsensorik mit Funkübertragung (Niederschlagsmesser, Wasserzähler), siehe auch www.alb-bayern.de/bef26
In dieser Weise wurden die Dokumentation der Bewässerung und die Dokumentation lokaler Niederschläge sowie die Verrechnung beider Größen zur Ableitung nachfolgender Bewässerungsmaßnahmen sportplatzbezogen automatisierbar.
Es erfolgte die Einrichtung eines Benachrichtigungsdienstes zu anstehenden Bewässerungsmaßnahmen mit personenbezogener Benachrichtigung des zuständigen Platzwarts am Vormittag des jeweiligen Tages per E-Mail und/oder SMS-Versand.
Weitere wesentliche Projektergebnisse:

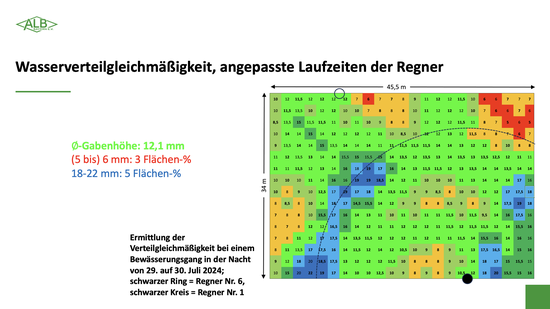

Optimierung der Bewässerung durch Anpassung der Laufzeiten einzelner Regner
- Verdopplung der Laufzeiten der beiden Hauptregner im Mittelfeld gegenüber den Laufzeiten aller anderen 8 Regner (gemäß der technischen Empfehlung zum Anlagenbetrieb)
- Erhöhung der Gabenhöhe / Beregnungsgang auf 12 mm (= 12 l/qm) anstelle von 3,25 mm
- 2 Hauptregner: Laufzeiten jeweils 65 Minuten anstelle von 10 Minuten
- 8 weitere Regner: Laufzeiten jeweils 32 Minuten anstelle von 10 Minuten
- Ergebnis: Deutlich gleichmäßigere Verteilung und höhere Effizienz der Beregnungsgänge mit mehr Tiefenwirkung
Optimierung der Bewässerung durch Unterstützung mit konkreten Empfehlungen nach objektiven Kriterien als Ergänzung zu den Erfahrungen der Platzwarte beim Festlegen von Bewässerungsterminen
- Empfehlungen (Termine, Menge) basierend auf der Bewässerungs-App unter Berücksichtigung der Witterung, des Bodens, Eigenschaften des Rasens und der Verteiltechnik
- Beregnung weiterhin wie bisher betriebsüblich in der Nacht ab 22.00 Uhr
Optimierung der Bewässerung durch Berücksichtigung lokaler Niederschläge
- Konzeptionelle Einbindung von Niederschlagssensoren, Fa. Weenat in die Bewässerungs-App
- Hohe Genauigkeit der Messung von lokalen Niederschlägen mit dem Niederschlagssensor
- Einsparung von zwei unnötigen Beregnungsgängen im Juli bzw. August 2024 (2 x 12 mm) gegenüber der Verrechnung gemessener Niederschläge in 10 km Entfernung (DWD-Wetterstation München-Stadt)

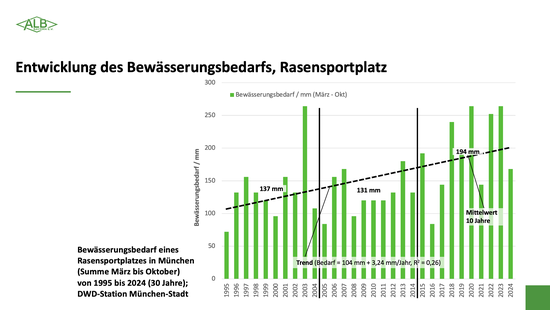

Bewertung des Bewässerungsbedarfs von Rasensportplätzen am Standort München von 1995 bis 2024 (30 Jahre)
- Im Jahres-∅ gemäß Bewässerungs-App: 167 mm (Schwankungsbereich 84 bis 288 mm/Jahr)
- Bewässerungsbedarf steigt von 137 mm (10-Jahres-∅ Dekade 1) auf 194 mm (10-Jahres-∅ Dekade 3); Anstieg um etwa 30 mm / 10 Jahre

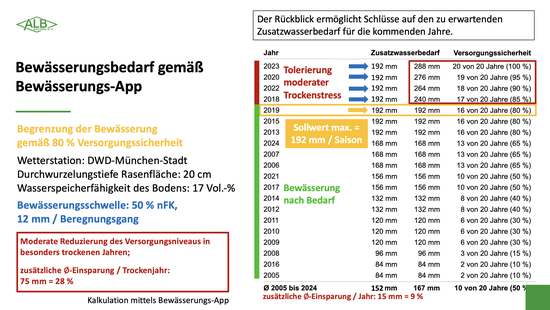

Erstellung eines Konzepts zum Umgang mit Trockenjahren / Wasserknappheit
- Begrenzung der Bewässerung gemäß 80 % Versorgungssicherheit mit folgender Konsequenz: Bewässerung nach Bedarf in 80 % der Fälle (Jahre) bzw. moderate Reduzierung des Versorgungsniveaus in 20 % der Fälle (in besonders trockenen Jahren)
- In dieser Weise bewusste Inkaufnahme einer etwas geringeren Rasenqualität in 20% der Fälle (in besonders trockenen Jahren)
- Bemessungsgrundlage: In der laufenden Saison bereits erfolge Beregnungsgänge, noch zu erwartende Beregnungsgänge gemäß DWD-Wettervorhersage (8 Tage) bzw. noch zu erwartende Beregnungsgänge bis Saisonende gemäß Mittelwert vergangener 20 Jahre
- Maximaler Bewässerungsbedarf im Einzeljahr: 192 mm (statt bis zu 288 mm); zusätzliche ∅-Einsparung in 20 % der Fälle / in besonders trockenen Jahren: 75 mm = 28 %

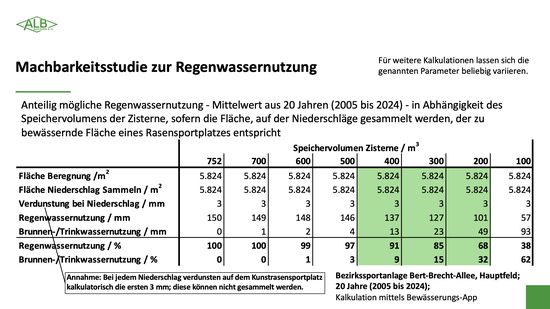

Machbarkeitsstudie zur Regenwassernutzung am Standort München
- Annahme: Fläche "Beregnung" = Fläche "Niederschlag Sammeln" = Fläche "Rasensportplatz"
- Konzept: Bilanzierung der Füllmenge der Zisterne auf Tagesbasis
- Ergebnis: 300 Kubikmeter Speichervolumen ermöglichen im Mittel der Jahre zu 85 % Regenwassernutzung
PRÄSENTATIONSFOLIEN - PROJEKTKBESCHREIBUNG UND ERGEBNISSE
Stand: 09. Mai 2025
Umfang: 45 Seiten
Link: www.alb-bayern.de/BewSportrasen
Die Präsentation beinhaltet folgende Gliederungspunkte:
- Ausgangssituation und Projektrahmen
- Bewässerungs-App, Funktionsweise
- Bisheriges Bewässerungsmanagement (betriebsüblich)
- Bewässerungssteuerung mit der Bewässerungs-App

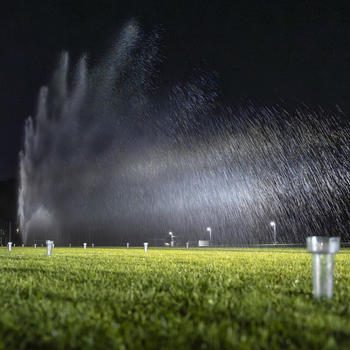

- Bewertung der Wasserverteilgleichmäßigkeit und der Nutzungseffizienz
- Bewertung des Bewässerungsbedarfs von 1995 bis 2024 (30 Jahre)
- Erstellung eines Konzepts zum Umgang mit Trockenjahren / Wasserknappheit
- Bewertung des zu erwartenden jährlichen Bewässerungsbedarfs bei 80 % Versorgungssicherheit
- Machbarkeitsstudie zur Regenwassernutzung
- Zusammenfassung der Ergebnisse
AUSBLICK
Zur Optimierung der Bewässerung von Rasensportplätzen und anderen städtischem Grün befinden sich weitere Konzepte in Arbeit bzw. in Planung, auch in wesentlichem Umfang im Rahmen des Bewässerungsforum Bayern.
PROJEKTLEITUNG UND KONZEPTION
Dr. Martin Müller,
Arbeitsgemeinschaft Landtechnik und Landwirtschaftliches Bauwesen in Bayern e.V. (ALB),
Vöttinger Straße 36, 85354 Freising;
Telefon: +49 8161 / 887 - 0078,
E-Mail: martin.mueller(at)alb-bayern.de
PROJEKTPARTNER
- Hochschule Weihenstephan-Triesdorf (HSWT),
- Bayerische Landesanstalt für Weinbau und Gartenbau (LWG)
PROJEKTTRÄGER
- Baureferat der Landeshauptstadt München
Freising, Veitshöcheim und München, im Mai 2025
